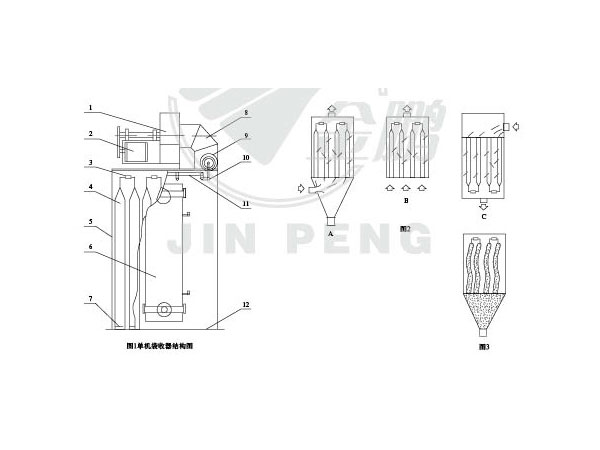

1、風機 2、風機配用電機 3、搖動軸 4、濾袋 5、殼體 6、檢修門 7、濾袋套箍 8、出風管 9、搖動電機 10、曲桿 11、搖動連桿 l2、下花板

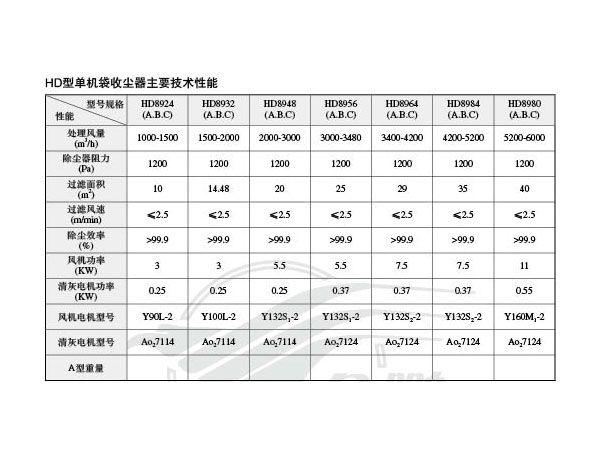

        HD、HC型系列單機袋收塵器，這種小型單機袋收塵器與其它單機相比，結構簡單緊湊、安裝容易、維護方便(內濾式)，主要用于庫頂、庫底、倉頂、及輸送設備等排放和揚塵點的收塵，在多機組合時，又可用于小型磨機、破碎機等連續工作作為收塵設備。該機采用滌綸紡織布制組合袋(Polycster woucn)，入口溫度<120℃，入口濃度20g／Nm3，出口排放濃度<100mg／Nm3。如有用途的地方，也可提供不銹鋼制或鋁制結構、耐腐蝕濾料的單機袋收塵器。其工作原理：含塵氣體由進氣口進入灰斗或儲灰箱，或直接通過花板孔三種方式進入濾袋。如圖2中a、b、c所示，含塵氣體透過濾袋變?yōu)閮魵?，進入箱體，再經箱體上部排氣口，由風機排走。

        粉塵積附在濾袋的內表面，且不斷增加，使袋收塵器的阻力不斷上升。當阻力上升到1500-2000Pa時，為了使袋收塵器繼續工作，需定期減少濾袋上的粉塵。具體清灰時，關閉項上風機，啟動搖動電機，搖動電機上偏心軸帶動連桿，使搖動軸左右來回轉動，濾袋就呈波紋狀態，使粉塵掉下、卸出。清灰狀態如圖3所示；待清灰完停止搖動后，重新啟動風機，使袋收塵器開始工作，上述動作是通過控制儀來自動控制完成的。在運行中，如果發現排氣口有大量粉塵逸出，可能是破袋，需及時更換。
